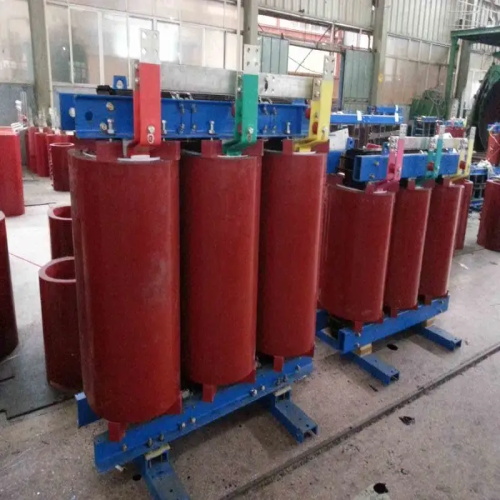

400kVA巴林左干式变压器概述

400kVA巴林左干式变压器是一种采用环氧树脂浇注或浸渍式绝缘的电力变压器，专为厂房、小型工业园区及商业建筑等场所的中低压配电系统设计。其核心特点在于不使用油作为冷却和绝缘介质，因而具备无漏油风险、防火性能优越、维护简便等优势，特别适合对环境安全和空间紧凑有要求的室内配电应用。该变压器通常将10kV或6kV高压侧电压转换为0.4kV低压侧，为生产设备、照明系统及辅助设施提供稳定电源。

核心特点

• 高安全性：无油设计彻底消除火灾及爆炸隐患，即使在过载或故障情况下也不会产生可燃气体，符合现代消防规范。

• 低维护成本：无需定期更换绝缘油或处理油渗漏问题，日常仅需清洁排风通道及检查接线端子紧固情况，大幅降低人工成本。

• 优良散热性能：采用H级或F级绝缘材料，配合强制风冷系统（选配），可适应40℃环境温升，在额定负载下温升低于100K，确保长寿命运行。

• 紧凑结构：整体体积较同容量巴林左油浸式变压器缩小30%以上，可直接安装在厂房支柱旁或配电室内，减少占地面积。

• 低噪音水平：优化铁芯磁路设计及减震措施，空载噪音通常控制在50dB(A)以下，适合对声环境敏感的精密车间。

• 环保特性：无有害油污排放，报废后可回收率高达95%以上，符合RoHS及REACH指令要求。

主要用途

• 工业厂房配电：为冲压、焊接、注塑等重型设备提供三相四线制电源，支持频繁起停及短时过载工况。

• 商业建筑变电：用于商场、写字楼、医院等场所的照明、电梯、空调系统配电，确保电能质量稳定。

• 新能源配套：作为光伏电站、储能站的辅助变压器，将逆变器输出升压后并入电网。

• 数据中心供电：为服务器机柜、精密空调及UPS系统提供隔离电源，降低谐波干扰。

• 轨道交通辅助供电：应用于地铁站点及铁路信号设备房的动力照明系统。

技术规格参数

选型与安装注意事项

• 容量校验：根据厂房总负载计算需量系数，建议400kVA变压器可承载300~350kW长期负载（功率因数0.8），并留15%裕量应对设备扩容。

• 环境适应性：工作温度范围-5℃~+40℃，相对湿度≤95%（不结露），若安装于粉尘或腐蚀性气体环境中需配防护外壳及过滤风道。

• 散热要求：变压器底部距地面≥300mm，顶部距天花板≥800mm，前后左右留至少600mm通风间距，高强度使用场景建议加装温控强制风冷装置。

• 保护配置：低压侧需配置断路器或熔断器，整定电流值按额定电流的1.1~1.2倍设定，高压侧建议使用负荷开关+限流熔断器组合。

• 接线规范：高压电缆需选用YJV-8.7/15kV 3×70mm²铜芯电缆，低压侧主母线推荐TMY-80×8铜排，接地电阻≤4Ω。

• 投运测试：安装后需进行绝缘电阻测试（≥1000MΩ用2500V摇表）、直流电阻三相平衡测试及空载冲击合闸试验3次，无异常后方可并网运行。

维护保养指南

1. 每日巡检：检查壳体温度、风机运行状态及异响，记录电流表读数是否平衡。

2. 季度清洁：用干燥压缩空气（≤0.2MPa）清除线圈及铁芯表面的积尘，避免灰尘影响绝缘性能。

3. 年度检测：测量各分接档位的电压变比及绝缘电阻值，对比出厂数据偏差应≤2%。

4. 三年大修：建议返厂或由专业团队进行局部放电试验、绕组变形测试及绝缘老化评估。

以上信息覆盖了400kVA巴林左干式变压器从参数选型到运维的全流程要点，具体实施需结合制造厂家的技术手册及当地电气规程执行。
